Dresdner Innovationen und Patente Logo

Innovationen, herausragende Entwicklungen und Patente der Dresdner Kamera- und Kinoindustrie

Außerhalb der einzelnen Modellreihen werden in diesem Abschnitt die “Meilensteine” der Kameraentwicklung in Dresden und der näheren Umgebung noch einmal gesondert dargestellt und beschrieben. Dies ist nötig, da zahlreiche Entwicklungen in Dresden erfolgten, aber erstmals in Kameramodellen anderer Hersteller auftauchten, da die Umsetzung im planwirtschaftlichen System nicht ohne weiteres durchführbar war. So dürfte kaum bekannt sein, dass die TTL-Blitztechnik, ohne die heute eine vernünftige und unkomplizierte Nutzung eines Elektronenblitzes undenkbar wäre, ihren Anfang in Dresden nahm. Auch die spätere DX-Kodierung einer Filmpatrone geht auf ein DDR-Patent von 1964 zurück. Unbestritten sind dagegen die Kine-Exakta als erste einäugige Kleinbild-Spiegelreflexkamera (wenn man von einigen englischsprachigen Publikationen absieht, die in Unkenntnis der damaligen ideologisch geprägten Verhältnisse in der Sowjetunion, die 1936 publizierten Versuchsmuster der “Sport / Cnopm” als die Erste angeben), die Praktica FX 2 mit ihrer weltweit ersten Automatikblende für entsprechende Objektive oder die Praktica LLC mit ihrer elektrischen Blendenwertübertragung.

Zeitraum 1839-1930

1839: erste Produktion von Kameras und Fotoplatten außerhalb Frankreichs (F. W. Enzmann, Dresden)
Friedrich Wilhelm Enzmann, Mechaniker und Optiker in Dresden, ist 1839 der erste Produzent von Kameras und fotografischen Platten außerhalb Frankreichs.

1896: Zeus-Spiegelkamera (Hüttig & Sohn, Dresden)
Die erste einäugige Platten-Spiegelreflexkamera aus Dresden ist 1896 die Zeus-Spiegelkamera von Hüttig & Sohn.

1906: größter europäischer Kamerahersteller (Hüttig & Sohn, Dresden)
Im Jahr 1906 gilt die Hüttig AG als der größte europäische Kamerahersteller.

1909: in der Heinrich Ernemann AG wird der große Kinoprojektor Imperator gefertigt, der als erster Stahl-Projektionsapparat der Welt für den 35mm-Film die Tradition des Kinomaschinenbaues in Dresden begründete.

Ernemann-Projektor Imperator Ernemann-Projektor Imperator

Ernemann-Projektor Imperator

Ernemann-Projektor Imperator

1925: lichtstärkstes Objektiv der Welt “Ernostar 1:1,8” (Ernemann AG, Dresden)
Die Heinrich Ernemann AG Dresden bestückt ihre Plattenkamera Ermanox mit dem Objektiv Ernostar 1:1,8; damals das lichtstärkste Objektiv der Welt, eine optische Höchstleistung. Die Optik wurde 1922 von Ludwig Bertele gerechnet und zunächst in der Lichtstärke 1:2 gefertigt.

Ermanox-Reflex mit Ernostar 1:1,8
Werbeanzeige Ernemann-Kamera mit Optik bis 1:1,8 (1926)

Werbeanzeige Ernemann-Kamera mit Optik bis 1:1,8 (1926)

Ermanox-Reflex mit Ernostar 1:1,8

Zeitraum 1931-1945

1933: Exakta 4x6,5 (Ihagee Kamerawerk Steenbergen & Co. Dresden)
Die Exakta 4x6,5cm, später auch als Standard-Exakta bezeichnet, war 1933 die erste Spiegelreflexkamera für 127er-Rollfilm. Ausgerüstet mit horizontal ablaufendem Tuch-Schlitzverschluss, Lichtschacht mit Rahmensucher, Wechseloptiken und ab 1935 erstmals mit synchronisiertem Vakublitzanschluss, kann diese Kamera als Vorläufer der späteren Kine-Exakta gelten. Wie diese wurde sie von Karl Nüchterlein erdacht.
Im Jahr 1933 wurde zunächst das Grundmodell mit den Belichtungszeiten 1/25, 1/50, 1/100, 1/200, 1/300, 1/600, 1/1000s, B und Z vorgestellt. Erstmalig wurde der Name Exakta verwendet, hergeleitet wurde dieser durch die Betrachtung des exakten Bildausschnittes im Sucher der Spiegelreflexkamera. Durch den guten Absatz dieser Kamera wurden unterschiedliche Ausstattungsvarianten geplant. So waren ab der 1. Baureihe 1934 drei verschieden ausgestattete Modelle im Angebot. Die Exakta A war das Modell ohne Langzeitenwerk mit Belichtungszeiten 1/25, 1/50, 1/100, 1/200, 1/300, 1/600, 1/1000s, B und Z (ähnlich dem Grundmodell von 1933). Mit Langzeitenwerk für die zusätzlichen Zeiten von 1/10 bis 12s wurde die Exakta B ausgestattet. Das preiswerte Einstiegsmodell mit fest eingebauten Objektiven mit Frontlinseneinstellung, ohne Langzeitenwerk, für die Zeitenreihe: 1/25, 1/50, 1/100, 1/200, 1/300, 1/400, 1/500s war die Exakta Junior. Zu Beginn der Produktion wurde diese Kamera noch als Ihagee Junior bezeichnet. Als Sonderausstattung waren Modell A und B mit Plattenrückwand lieferbar.

Ihagee Junior Exakta B

Ihagee Junior (frühe seltene Version der Exakta Junior, 1934)

Exakta B (Version von 1935)

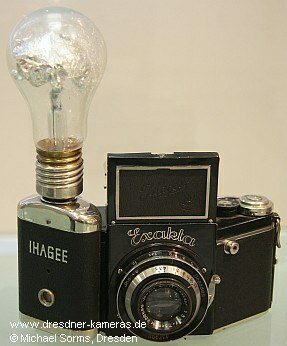

Exakta B mit Vakublitzeinrichtung

Exakta B mit Vakublitzeinrichtung

1936: Kine Exakta (Ihagee Kamerawerk Steenbergen & Co. Dresden)
Die weltweit erste Kleinbild-Spiegelreflexkamera wurde ab März/April 1936 in Dresden produziert. Bei der Kine Exakta handelte es sich um eine Kamera für perforierten Kine-Film 24x36mm mit Leichtmetallgehäuse und fest eingebautem Lichtschachtsucher. Die Konstruktionsverantwortung lag bei Karl Nüchterlein. Der Tuchschlitzverschluss ermöglichte Zeiten von 12s bis 1/1000s sowie Z und B. Eine integrierte Filmabschneidevorrichtung erlaubte bereits den Wechsel teilbelichteter Filme. Es standen Wechselobjektive von 38 bis 500 mm Brennweite für das neue Exakta-Bajonett (US-Patent Nr. 2136149 vom 4.6.1937) zur Verfügung. Eine Blitzeinrichtung konnte bei Bedarf angeschlossen werden.

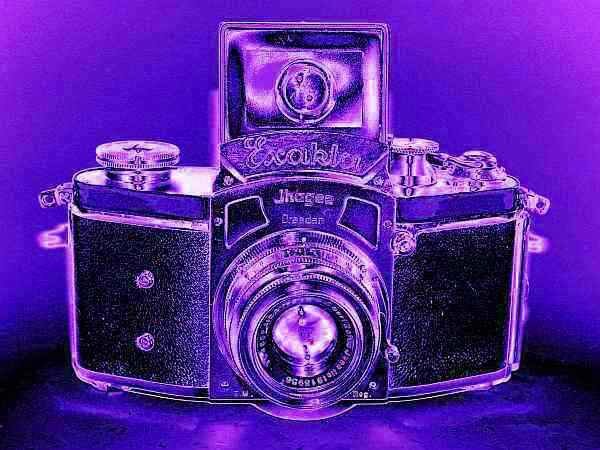

Kine Exakta

Kine Exakta

War die Kine-Exakta wirklich die weltweit erste Kleinbild-Spiegelreflexkamera?

Der Ingenieur A. O. Gelgar des Leningrader Werkes GOMZ beschäftigte sich ab 1934 mit der Konstruktion einer einäugigen Kleinbild-Spiegelreflexkamera in der damaligen Sowjetunion. Zunächst wurde die Kamera noch „Gelveta“ genannt. Erst 1935 entstanden die notwendigen Zeichnungssätze und im Jahr 1936 die Versuchsmuster, die jetzt als „Sport“ (russisch: „Cnopm“) bezeichnet wurden. Unterstützt wurde Gelgar bei der Verbesserung der Prototypen durch die Konstrukteure Rybnikow und Pimenow. Der Beginn der Serienproduktion kann schließlich auf 1937 datiert werden. Zum 20. Jahrestag der Oktoberrevolution, am 7. November 1937, wurden dann die ersten Kameras ausgeliefert. Da die Kameras nicht eindeutig nummeriert worden waren, lässt sich die Stückzahl insgesamt schlecht einschätzen. Es wird von etwa 16000 Kameras bis 1941 ausgegangen.
Damit ist aber die Kine-Exakta mit den ersten Musterkameras von 1935 und Produktionsstart vom April 1936 die erste Spiegelreflexkamera für den Kinefilm 24x36 mm.
Entscheidend ist jedoch nicht unbedingt die Feststellung, wessen Kamera früher auf dem Markt war, sondern dass unabhängig voneinander zwei Konstrukteure unterschiedlicher Länder die Zeichen der Zeit erkannten und den Kleinbild- Sucherkameras wie Contax und Leica ein parallaxenfreies neues Kameramodell für den perforierten Kleinbild-Kinefilm entgegensetzen wollten und konnten.

Hier noch einige technische Daten der „Sport“/„Cnopm“:

  • einäugige Spiegelreflexkamera für Kleinbildfilm 24x36mm (Kinefilm)
  • Verwendung mitgelieferter Filmkassetten für bis zu 50 Aufnahmen, Nutzung einfacher Spulen war möglich, erforderte aber den Filmwechsel in der Dunkelkammer
  • vertikal ablaufender Metallschlitzverschluss mit den Zeiten 1/25s, 1/50s, 1/100s, 1/200s, 1/500s und B
  • interessante platzsparende Konstruktion des Verschlussablaufes: erster Verschlussvorhang bewegt sich vertikal nach oben in den Sucherschacht und der zweite Verschlussvorhang dreht sich in Führungen aus der horizontalen in eine schräge Lage und dichtet dann das Spiegelgehäuse zum Film ab
  • Objektivanschluss: Bajonett
  • achromatisches Objektiv „Industar-10“ 1:3,5/5cm (es blieb das einzige für diese Kamera verfügbare Objektiv)
  • fest eingebauter Lichtschacht mit fester Lupe und Einstellscheibe
  • zusätzlicher optischer Newton-Sucher im Lichtschacht

1937: Ernemann VIIB (Zeiss Ikon AG)
Die Kino- bzw. Bildtonmaschine Ernemann VIIB (kombiniertes Bildtonwerk, Kühlung der Filmkammer durch Wasser und Luft) genoss wegen ihrer Perfektion und Zuverlässigkeit lange Zeit einen legendären Ruf.

Zeiss Ikon-Bildtonmaschine Ernemann VIIB Zeiss Ikon-Bildtonmaschine Ernemann VIIB

Zeiss Ikon-Bildtonmaschine Ernemann VIIB

Zeiss Ikon-Bildtonmaschine Ernemann VIIB

1939: Praktiflex (Kamera-Werkstätten Charles A. Noble Niedersedlitz b. Dresden)
Auf der Leipziger Frühjahrsmesse 1939 wird die Praktiflex, eine preiswerte einäugige Amateur-Spiegelreflexkamera für Kine-Film 24x36 vorgestellt. Ihre Entwicklung erfolgte ab 1937 noch unter Benno Thorsch und dem Konstrukteur Alois Hoheisel. Die Praktiflex war 1939 als weltweit erste Kleinbild-Spiegelreflexkamera, noch weit vor der ungarischen Gamma Duflex (1949) oder der japanischen Asahiflex IIB (1954), mit einem einfachen Rückschwingspiegel ausgestattet. Durch die mechanische Kopplung von Auslöser und Spiegelmechanik wurde bei Druck auf den Auslöser der Spiegel aus dem Strahlengang geschwenkt und nach Loslassen des Auslösers bewegte sich der Spiegel in seine Ausgangslage zurück. Diese einfache Konstruktion führte aber zu einer relativ trägen Spiegelbewegung, die bei sich schnell bewegenden Motiven zu Problemen führen konnte. In der heutigen Zeit kennen wir ähnliche Effekte durch die störende Auslöseverzögerung einer digitalen Kompaktkamera. Für die zweite Generation der Praktiflex (ab 1946/47) wurde deshalb an Stelle der Kopplung von Auslöser und Spiegelmechanik, Wert auf einen schnellen Spiegelablauf und der damit gekoppelten Verschlussauslösung gelegt. Die damals noch langsame Rückschwingfunktion des Reflexspiegels musste der nunmehr schnelleren Auslösebereitschaft geopfert werden.

Praktiflex (Nachbau eines Prototypen von 1939; Eigentum Technische Sammlungen der Stadt Dresden) Praktiflex der ersten Serien-Generation

Praktiflex (Nachbau eines Prototypen von 1939; Eigentum Technische Sammlungen der Stadt Dresden)

Praktiflex der ersten Serien-Generation

1939/1940: Patente zur Innenlichtmessung einer Spiegelreflexkamera (Karl Nüchterlein, Dresden)

  • D.R.P. 57a/722 135: Spiegelreflexkamera mit Belichtungsmesser
  • D.R.P. 57a/736 468: Spiegelreflexkamera mit Fotometer
  • US-Pat. 2 297 428: Reflex Camera

Diese Patente Karl Nüchterleins enthielten bereits 1939 das Prinzip der TTL-Innenlichtmessung einer Spiegelreflexkamera. In Ermangelung geeigneter Messzellen konnte diese Idee jedoch erst Anfang der 1950er Jahre umgesetzt werden.
Karl Nüchterlein wurde am 14.03.1904 in Dresden geboren. Im Schreibmaschinenwerk Seidel & Naumann absolvierte er eine Mechniker-Lehre und wurde später Mechaniker und Konstrukteur im Ihagee-Kamerawerk Steenbergen & Co. Er hielt zahlreiche Patente im Kamerabau, war an der Konstruktion der Ihagee Patent-Klapp-Reflex beteiligt und konstruierte die Standard-Exakta 4x6,5 und die Kine-Exakta. Von ihm wurden auch schon Teile der späteren Exakta-Varex mit ihrem Wechselsuchersystem erdacht, leider erlebte er die Umsetzung seiner Vorplanungen nicht mehr. Er wurde während des Zweiten Weltkrieges zur Wehrmacht eingezogen, und gilt seit April 1945 als vermisst.

Patentzeichnungen D.R.P. 57a/736 468: Spiegelreflexkamera mit Fotometer Patentzeichnungen D.R.P. 57a/736 468: Spiegelreflexkamera mit Fotometer

Patentzeichnungen D.R.P. 57a/736 468: Spiegelreflexkamera mit Fotometer

Zeitraum 1946-1960

1949: Praktica (Kamera-Werkstätten VEB Niedersedlitz b. Dresden)
Im Jahre 1949 wurde eine Kamera mit serienmäßigem M42x1-Gewindeanschluss, die erste Praktica, vorgestellt. Konstruiert wurde das neue Modell von Siegfried Böhm. Die Geburtsstunde des “Praktica-Gewindes” lag allerdings weit früher. Ab 1946 wurde bei den Versuchsmustern der Contax-S grundsätzlich und 1947/48 bei der Praktiflex teilweise das M42x1-Gewinde benutzt. Der Anschluss M42x1 wurde in der Folgezeit von zahlreichen Kameraherstellern verwendet, unterschiedlich bezeichnet (Praktica-Gewinde, Pentax-Gewinde) und auch weiter entwickelt. Heute ist dieser Anschluss als reiner Objektivanschluss selten geworden, an fast jede moderne Kamera können die alten M42-Optiken jedoch mittels passender Adapterringe angeschlossen werden. Zur Adaptierung von Spiegelreflexkameras an Mikroskope wird der M42-Anschluss oft genutzt.

Praktica mit M42x1-Anschluss

Praktica mit M42x1-Anschluss

1949: Contax S (Mechanik Zeiss Ikon VEB Dresden)
Die Contax S gilt laut den meisten Quellen als die erste Spiegelreflexkamera der Welt mit fest eingebauten Pentaprismensucher. Es gibt einige Literaturangaben über eine noch frühere Serienproduktion der italienischen Rectaflex. Hier sind leider die Ausstattung (Spiegelsystem wie der Rectaflex-Prototyp von 1947 oder umgestellt auf Prisma?) sowie die Art und Zeiträume der Produktion (Prototypen, Vorserie, Serie) bisher nicht eindeutig belegbar. Welche Kamera wirklich die erste ihrer Art war, ist heute nicht leicht zu überprüfen, hier bleibt noch viel Raum für Forschungsarbeiten. Die ungarische Duflex jedoch, die ebenfalls in dieser Zeit auf den Markt kam, besitzt ein Sucher-Spiegelsystem und kein Sucher-Pentaprisma.
Die Contax nutzte als Objektivanschluss das M42x1-Gewinde und der horizontal ablaufende Tuch-Schlitzverschluss wies einen Belichtungszeitenbereich von 1/1000s bis 1s und B auf. Die Einstellung der Zeiten erfolgte an einem einzigen Zweibereichs-Zeitenknopf (1s bis 1/20s und 1/50s bis 1/1000s). Je nach verwendetem Belichtungszeitenbereich wählte die Kamera automatisch die Blitzsynchronisation X (1/20s bis 1s) oder F (1/50s bis 1/1000s).
 Bereits 1948 auf der bedeutendsten Mustermesse Nordeuropas, der St.-Eriks-Messe in Stockholm gezeigt, erfolgte die offizielle Vorstellung dieser Spiegel-Contax auf der Leipziger Frühjahrsmesse 1949. In den Jahren 1949 und 1950 begann bei MECHANIK Zeiss Ikon VEB Dresden die Serienproduktion der Contax S.

Contax S (Nachbau eines Prototypen von 1949; Eigentum Technische Sammlungen der Stadt Dresden) Contax S - frühe Serienkamera des Jahres 1950

Contax S (Nachbau eines Prototypen von 1949; Eigentum Technische Sammlungen der Stadt Dresden)

Contax S - frühe Serienkamera des Jahres 1950

1950: Exakta Varex (Ihagee Kamerawerk AG i. V. Dresden)
Ab 1950 erschien die Exakta Varex mit Wechselsuchern. Für dieses Wechselsuchersystem bestand Deutscher Gebrauchsmusterschutz (Antrag vom 24.4.1950, Gebrauchsmusterschutz Nr. 1626119).

US-Version der Exakta Varex (Exakta V.)

US-Version der Exakta Varex (Exakta V.)

1953: Beginn der Entwicklung einer Zweifilm-Kamera (VEB Kamera-Werke Niedersedlitz); Patent WP 57a/1 021 245, Patenterteilung 04.08.1960, Anmeldedatum 27.03.1953, Zweifilm-Kamera (Siegfried Böhm, Dresden)
Die Entwicklung dieser ungewöhnlichen Kamera erfolgte ab 1953 mit dem Ziel, Aufnahmen auf unterschiedlichem Filmmaterial ohne Wechsel der Patronen in einer Kamera zu ermöglichen. Durch ein Spiegelsystem im Strahlengang wurde das Bild jeweils zur entsprechenden Filmseite der Kamera gelenkt. Die Betrachtung erfolgte durch ein Prismenokular mit davor angeordneter Bildfeldlinse. Als Verschlüsse kamen zwei Schlitzverschlüsse mit einem gemeinsamen Hemmwerk zum Einsatz. Der Objektivanschluss war als Steckbajonett (ähnlich Praktina, Pentina, Praktisix oder Altix) ausgeführt. Durch die Verwendung des Spiegelsystems zum Umlenken der Bilder wurde auf einem Film das Bild immer um 180° verdreht dargestellt. Dies hätte ohne komplizierte Kennzeichnung und entsprechende Drehung des Films beim Vergrößern zu seitenverkehrten Abbildungen geführt. Diese Sonderbearbeitung war aber mit der aufkommenden automatischen Labortechnik kaum realisierbar. Auch aus diesem Grund wurde keine Serienproduktion aufgenommen.

Zweifilm-Kamera, Design-Studie von Jürgen Peters 1958 Patentzeichnung WP 57a/1021 245, Prinzipdarstellung der Zweifilm-Kamera

Zweifilm-Kamera, Design-Studie von Jürgen Peters 1958
(Foto: Jürgen Peters, Quelle: Archiv Heinz Schrauf)

Patentzeichnung WP 57a/1 021 245, Prinzipdarstellung der Zweifilm-Kamera

KW Zweifilm-Kamera (Prototyp mit zwei Schlitzverschlüssen 1955) KW Zweifilm-Kamera (Prototyp mit einem Zentralverschluss 1955)

KW Zweifilm-Kamera (Prototyp mit zwei Schlitzverschlüssen 1955)

KW Zweifilm-Kamera (Prototyp mit einem Zentralverschluss 1955)

1955: Systemkamera Praktina FX (VEB Kamera-Werke Niedersedlitz)
Die seit 1953 gefertigte Praktina FX erhielt ab 1954 eine interne Blendenhalbautomatik und wurde 1955 mit umfangreichen Systemzubehör ausgestattet. Die Praktina FX war eine frühe Systemkamera mit zahlreichen ansetzbaren Aufbaugeräten wie 17m-Kassette, Federwerk- oder Elektromotor mit Fernauslöser. 1958 entstand die Praktina IIa mit Blendenautomatik für vollautomatische Objektive. Die Nikon F als der Systemkamera-Klassiker erschien erst 1959.

Zu der technischen Ausstattung:

  • Kleinbild-Spiegelreflexkamera
  • horizontal ablaufender Tuchschlitzverschluss
  • Verschlusszeitenbereich B, 1s -1/1000s (ab der Praktina IIA geometrisch gestuft
  • Vorlaufwerk/Selbstauslöser (5-10s variabel)
  • 7 Zubehörwechselstellen:
    • 1. Filtergewinde am Objektiv (u. a. für Filter, Stereovorsätze, Endoskop und Spektroskop)
    • 2. Steckbajonett für Wechselobjektive, von der Funktionsweise ähnlich den Anschlüssen der späteren Praktisix, Pentacon six, Altix und Pentina, jedoch alle anders dimensioniert
    • 3. Wechselstelle für Einstellscheiben im Kameragehäuse
    • 4. Wechselsucher (u. a. Lichtschacht, Prismeneinsatz, Lupensucher, Prismeneinsatz mit ungekuppeltem Belichtungsmesser ab 1958, Stereosucher)
    • 5. Wechselstelle am Okular des Prismeneinsatzes (u. a. für Blitzschuh, Augenkorrekturglasfassung)
    • 6. austauschbare Gehäuserückwand (für 17-m-Kassette)
    • 7. Kuppelstelle für Aufzugsgeräte am Gehäuseboden (für Schnellaufzugshebel, Federmotor bzw. 12V-Elektomotor mit Magnetauslöser)
  • zusätzlicher Newton-Sucher im Kameragehäuse, als Durchsichtsucher passend für den Bildwinkel der Normalobjektive
  • Blendeninnenauslösung: ab Praktina FX Modell 1954 für halbautomatische Objektive (nur Auslösung der Blende, Springblende), ab Praktina IIA Modell 1958 für vollautomatische Objektive (Spannen und Auslösen der Blende, automatische Springblende-ASB)
Praktina FX mit Systemzubehör

Praktina FX mit Systemzubehör

1956: Praktica FX 2 (VEB Kamera-Werke Niedersedlitz)
Ab Mitte 1956 erhielten die Praktica FX 2-Kameras serienmäßig die weltweit erste innenauslösende Automatikblende für entsprechende Objektive an einer Kleinbild-Spiegelreflexkamera. Erste Prototypen dieser Technik wurden bereits 1955 gezeigt. Ende 1956 wiesen auch die Contax F / Pentacon F und 1958 die Praktina IIa dieses Ausstattungsmerkmal auf.

Praktica FX 2

Praktica FX 2

Zeitraum 1961-1970

1964: Patent (WP 57a/106 144, Anmeldedatum 21.08.1964) einer Filmkassette mit Kontaktgeber zur Eingabe von Steuergrößen in die Kamera (Herbert Müller, VEB Filmfabrik Wolfen; Werner Hahn, VEB Pentacon Dresden)

Dieses Patent nahm die DX-kodierte Filmpatrone der Firma Kodak zwanzig Jahre vorweg. Das Prinzip, mit Hilfe verschiedener Kontaktflächen der Filmpatrone, Steuergrößen in die Kamera einzugeben, entspricht dem der DX-Kodierung. Das Patent war bei der Einführung dieser Kodierung bereits abgelaufen.

Patentzeichnungen WP 57 a/106 144: Filmkassette mit Kontaktgeber zur Eingabe von Steuergrößen in eine Kamera Patentzeichnungen WP 57 a/106 144: Filmkassette mit Kontaktgeber zur Eingabe von Steuergrößen in eine Kamera

Patentzeichnungen WP 57a/106 144: Filmkassette mit Kontaktgeber zur Eingabe von Steuergrößen in eine Kamera

1965: Praktica mat (VEB Pentacon Dresden)
Nachdem die japanische Topcon RE super (1963) und die Pentax Spotmatic (1964, Prototyp bereits 1960) erstmals mit einer TTL-Innenlichtmessung aufwarten konnten, besaß die Praktica mat diese Technik als erste europäische Spiegelreflexkamera ab 1965. Das Nachfolgemodell Praktica super TL (1968) brachte es auf stattliche 509 000 produzierte Einheiten.

Praktica mat mit TTL-Innenmessung

Praktica mat mit TTL-Innenmessung

Schnittbild Praktica mat

Schnittbild Praktica mat

1968: Praktica PL electronic (VEB Pentacon Dresden)
Ein völlig neuer Weg der Belichtungszeitensteuerung wurde mit der Praktica PL electronic (nur 3 400 Stück) beschritten: Sie war die weltweit erste Kleinbild-Spiegelreflexkamera mit elektrisch gesteuerten Belichtungszeiten von 30s - 1/500s. Die technische Umsetzung erfolgte über ein elektrisches Hemmwerk mit Haltemagneten.

Querschnitt einer Praktica electronic mit Pancolar 1,8/50 Querschnitt einer Praktica electronic mit Pancolar 1,8/50

Querschnitt einer Praktica electronic

Praktica PL electronic mit elektrisch gesteuerten Verschlusszeiten

Praktica PL electronic mit elektrisch gesteuerten Verschlusszeiten (elektrisches Hemmwerk und Haltemagneten)

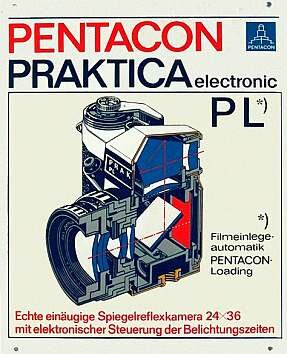

Schnittbild Praktica PL electronic

Schnittbild Praktica PL electronic

1968: Pentacon super (VEB Pentacon Dresden)
Von Anfang an war die Pentacon super als Systemkamera für den Profi konzipiert. Sie ging 1968 bis an die Grenze des technisch Machbaren zum Preis von 2200 bis 3000 Mark der DDR. Diese Kamera war im Januar 1969 die erste Dresdner Spiegelreflexkamera die in einem Sojus-Raumschiff die Erde umkreiste und unter den Bedingungen der Schwerelosigkeit eingesetzt wurde.
Die Konstruktionsverantwortung lag bei Horst Strehle. Mit wechselbaren Suchereinsätzen wie Lichtschacht oder TTL-Prismeneinsatz konnte die Kamera an jede fotografische Situation angepasst werden. In das Sucherbild des TTL-Prismeneinsatzes wurden Blende und Belichtungszeit eingespiegelt. Ein unter dem Prisma angeordneter Strahlenteiler führt aus dem Strahlengang das Licht, welches zum Bildaufbau beiträgt, an einen Flächenfotowiderstand. Diese TTL-Messung ist an die Einstellung der Filmempfindlichkeit, Blende und Belichtungszeit gekoppelt. Bei der Messung muss der Messwerkzeiger des CdS-Belichtungsmessers mit einer Einstellmarke zur Deckung gebracht werden, um die korrekte Belichtung zu gewährleisten. Die Belichtungsmessung der Pentacon super erfolgt bei offener Blende. Der am Objektiv eingestellte Blendenwert wird dazu über einen zusätzlichen Objektivstößel an die Messeinheit der Kamera übertragen.
Eine auswechselbare Fesnellinse mit Messkeilen und Mikrorasterring erleichtert das Fokussieren.
Der vertikal ablaufende Schlitzverschluss der Pentacon super besteht aus der ungewöhnlichen Kombination eines Tuchvorhangs mit einem Metallvorhang. Er umfasst einen Zeitenbereich von 1/2000s bis 10s. Das Langzeitenwerk von 2s bis 10s kann als Vorlaufwerk (Selbstauslöser) mit einer Vorlaufzeit von 10s für die Belichtungszeiten von 1/2000s bis 6s verwendet werden. Die kürzeste Synchronzeit für Elektronenblitze (X) beträgt 1/125s. Ein neben dem Objektivanschluss eingebauter Synchronschalter ermöglicht aber auch die Verwendung von Blitzlampen (F und FP). Ein Rückschwingspiegel rundet die Ausstattung der Pentacon super ab.

Pentacon super mit TTL-Prisma und 17-m-Kassette, davor Lichtschachtsucher und E-Motor Schlitzverschluss der Pentacon super, eine Kombination aus Tuchvorhang und Metallvorhang

Pentacon super mit TTL-Prisma und 17-m-Kassette, davor Lichtschachtsucher und E-Motor

Schlitzverschluss der Pentacon super, eine Kombination aus Tuchvorhang und Metallvorhang

1968: TTL-Blitzbelichtungsmessung:

  1. Offenlegungsschrift (57c, 1 797 079, Anmeldedatum 12.08.1968)
    Blitzlichtgerät mit photoelektrischer Blitzzeitbildungsvorrichtung (Kurt Langnau, ELBE Kamera GmbH / VEB Pentacon Dresden)
  2. Auslegeschrift (57c, 1 797 078, Anmeldedatum 12.08.1968)
    Photographische Kamera mit Belichtungsmessvorrichtung und anschließbaren Blitz (W. Hennig, H. Schulze, ELBE Kamera GmbH / VEB Pentacon Dresden)

Die Kameras aus Dresden konnten bereits in den 1970er Jahren nur noch über den Preis auf dem Weltmarkt konkurrieren. Der technologische Vorsprung der Hersteller aus Japan war uneinholbar. Neue hervorragende Ideen konnten meist aus technologischen Gründen nicht umgesetzt werden. So ging eine der herausragendsten Erfindungen aus Dresden, die TTL-Blitzbelichtungsmessung oder Blitzinnenmessung von Kurt Langnau, in diesem Teufelskreis unter. Die Offenlegungsschrift von 1968 (eine bereits geschützte Vorstufe eines Patentes) wurde auf Grund fehlender Elektronikbauteile von Pentacon im April 1975 an Olympus Optical Co. Ltd. Tokyo verkauft, wo bereits seit einiger Zeit an ähnlichen Systemen umfassend gearbeitet wurde. Von Olympus wurde diese Innovation zur Serienreife gebracht (Olympus Patent: DE 1 797 079 C3; Erfinder: Kurt Langnau, Dresden). Diese Technik ist zweifellos eine der bedeutendsten Dresdner Entwicklungen auf dem fototechnischem Gebiet. Sämtliche komplizierten Blitzberechnungen mit Leitzahl, Blende und Entfernung gehören seither der Vergangenheit an. Die Kamera misst während des eigentlichen Blitzens permanent die Belichtung durch das Objektiv und dosiert die Lichtmenge des Blitzgerätes bis der Blitz nach Erreichen eines korrekten Belichtungswertes abgeschaltet wird. Mit den Modellen Praktica BX 20, BX 21 und BX 20 S wurde diese Blitzinnenmessung schließlich auch in Dresdner Kameras verwendet.

Patentzeichnung der Offenlegungsschrift von 12.08.1968, 57c/1 797 079: Blitzlichtgerät mit photoelektrischer Blitzzeitbildungsvorrichtung

Patentzeichnung der Offenlegungsschrift von 12.08.1968, 57c/1 797 079: Blitzlichtgerät mit photoelektrischer Blitzzeitbildungsvorrichtung

1969: Praktica LLC (VEB Pentacon Dresden)
Die weltweit erste Kleinbild-SLR mit elektrischer Übertragung des Blendenwertes und TTL-Messung bei Offenblende, die Praktica LLC (1969), war das Spitzenmodell der ersten Generation der Praktica L-Reihe. Die zugehörigen electric-Objektive wiesen einen innenliegenden Regelwiderstand auf, der die Stellung des Blendenringes an die Kamera über 3 Kontaktbahnen übermittelte. Mit konventionellen M42-Optiken war eine Umschaltung auf Messung bei Arbeitsblende möglich.

Praktica LLC, weltweit erstmals elektrische Übertragung des Blendenwertes und TTL-Messung  bei Offenblende Praktica LLC, weltweit erstmals elektrische Übertragung des Blendenwertes und TTL-Messung  bei Offenblende

Praktica LLC, weltweit erstmals elektrische Übertragung des Blendenwertes und TTL-Messung bei Offenblende

Praktica LLC, weltweit erstmals elektrische Übertragung des Blendenwertes und TTL-Messung  bei Offenblende

Praktica LLC (schwarz)

Zeitraum 1971-1990

1971: Patent (WP 57a/151 385, Anmeldedatum 26.07.1971) einer Belichtungseinstelleinrichtung mit optischer Anzeige, die Helligkeit des Leuchtindikators ist dabei der Objektleuchtdichte angepasst (Siegfried Schütze, VEB Pentacon Dresden)

Bei der Belichtungsmessanzeige mittels Glimmlampen oder später Leuchtdioden besteht grundsätzlich das Problem, dass die Helligkeit dieser Leuchtindikatoren bei hellen Objekten zu dunkel und bei Objekten mit wenig Licht zu hell erscheint. Dabei kann das Bild überstrahlt und im schlimmsten Fall der Lichtempfänger der Kamera beeinflusst werden. Im Patent wird eine Konstellation beschrieben, die die Helligkeit der Indikatoren permanent auf die Helligkeit des Sucherbildes abstimmt . Nach der Praktica DTL 2 (1978) und DTL 3 (1979) kam diese Technologie in allen folgenden Modellen mit Leuchtdioden im Sucher zum Einsatz und wurde an zahlreiche Firmen weiterlizenziert (u. a. Asahi und Minox).

Praktica DTL 2/3-Kameras mit Belichtungsmessanzeige über Leuchtdioden Praktica DTL 2/3-Kameras mit Belichtungsmessanzeige über Leuchtdioden

Praktica DTL 2/3-Kameras mit Belichtungsmessanzeige über Leuchtdioden, die Helligkeit der Anzeige wird hier automatisch an die jeweilige Leuchtdichte des Objektes angepasst.

1977: Praktica EE 2 (VEB Pentacon Dresden)
Mehrere Jahre nachdem 1971 die japanische Asahi Pentax Electro Spotmatic (Pentax ES) als TTL-Zeitautomat vorgestellt wurde, konnten die Dresdner Hersteller keine vergleichbare Technik entgegensetzen. Erst 1977 kam dann der Zeitautomat Praktica EE 2 auf den Markt. Hier mussten größere technologische Probleme u. a. mit flexiblen Leiterplatten umgangen und statt dessen mehrere starre Leiterplatten miteinander verdrahtet werden. Auf mikroelektronischem Gebiet konnte der nunmehr offensichtliche Rückstand der Dresdner Kameraindustrie nicht mehr aufgeholt werden.

Praktica EE 2 mit Zeitautomatik

Praktica EE 2 mit Zeitautomatik

Weiterführende Literatur

  • Blumtritt, Herbert: Die Geschichte der Dresdner Fotoindustrie. Lindemanns Verlag 2000, ISBN 3-89506-212-X
  • Decker, Alexander: High Tech aus der DDR: Pentacon super. PhotoDeal III/1997.
  • Decker, Alexander: Pioniere der SLR. PhotoDeal IV/1996.
  • Hummel, Richard: Kalendarium zur 150jährigen Geschichte des Dresdener Kamerabaues. Verlagsbüro Irene Reintzsch Leipzig 1992
  • Hummel, Richard: “Kine Exakta” oder “Sport”? Welche war die erste Spiegelreflex-Kleinbildkamera? Lindemanns Verlag 1997, ISBN 3-89506-160-3
  • Hummel, Richard: Spiegelreflexkameras aus Dresden. Edition Reintzsch Leipzig, 1995, ISBN 3-930846-01-2 oder 3-89506-127-1
  • Jehmlich, Gerhard: Der VEB Pentacon Dresden. Sandstein Verlag Dresden 2009, ISBN 978-3-940319-75-3
  • Rudolph, P. Gerhardt; Schrauf, Heinz: 50 Jahre Praktica. PhotoDeal IV/1999.
  • Schrauf, Heinz: Von Altissa bis Zeiss - Meilensteine im deutschen Kamerabau. PhotoDeal II/1994.
  • Schulz, Alexander: Praktica Baureihe FX 2 und FX 3. PhotoDeal IV/1993.
  • Wittenburg, Jan-Peter: Die Praktina - eine “Böhm”-Reflex. PhotoDeal IV/2006.

PhotoDeal - Magazin für Photographica und Fotogeschichte

Hier noch eine persönliche, aber natürlich rein subjektive Empfehlung von Sammler zu Sammler, für das aus meiner Sicht beste deutschsprachige Magazin für Photographica und Fotogeschichte, die PhotoDeal.

Ausgewählte PhotoDeal-Artikel mit Bezug zur Dresdner Fotoindustrie wurden hier zusammengestellt.

Ein Gesamtinhaltsverzeichnis aller PhotoDeal-Ausgaben mit Stichworten für eine Volltextsuche finden Sie hier.
