Auflagemaße von Kamerasystemen Logo

Auflagemaß (flange focal distance, flange focal length)
Der Abstand zwischen der Außenauflage des Objektivanschlusses und der Filmebene einer Kamera wird als Auflagemaß bezeichnet. Da viele Kamerasysteme unterschiedliche Auflagemaße haben, ist es wichtig diese zu kennen, wenn man beabsichtigt, ein Objektiv eines Kamerasystems (z. B. Praktica-M42x1) an einer Kamera eines anderen Systems (z. B. Canon EF-S) zu benutzen. Es können die Objektive an systemfremde Kameras adaptiert werden (d. h. mittels eines zusätzlichen Adapters angeschlossen werden), deren Auflagemaß größer ist als das Auflagemaß der „Fremd-Kamera“. Wenn das Auflagemaß kleiner ist, muss in den Adapter ein zusätzliches optisches Element (Linse) eingebaut werden, sonst kann das Objektiv nicht auf Unendlich scharf gestellt werden. Das kann für Makroaufnahmen durchaus günstig sein, da die Naheinstellgrenze etwas kürzer wird, weil der Adapter wie ein kleiner Zwischenring wirkt. Für allgemeine Fotografie ist dieses System dann aber nicht zu gebrauchen.
Besonders interessant ist für den Anwender der Anschluss von hoch korrigierten Mittelformatobjektiven an Kleinbildkameras. Da Mittelformatkameras ein relativ großes Auflagemaß haben, ist die Adaptierung in vielen Fällen möglich. Gleiches gilt für die Adaptierung von Kleinbildoptiken an spiegellose digitale Systemkameras.

Konkrete Hinweise zur Adaptierung oder zu den entsprechenden Adaptern finden sich in diversen Internetforen und auf zahlreichen Webseiten. Dazu werden hier keine Hinweise gegeben - auch nicht auf Nachfrage ;-) .

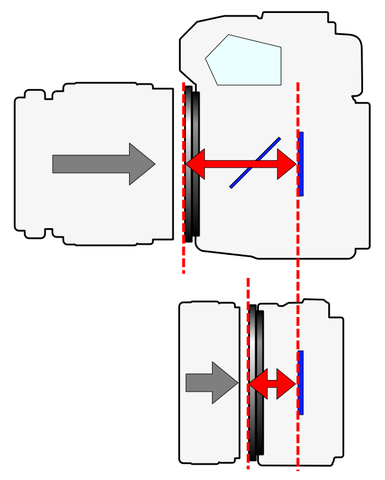

Das Auflagemaß einer Spiegelreflexkamera und einer spiegellosen Kamera (Flange Focal length of an SLR–type and a mirrorless–type camera)

Abb.: Das Auflagemaß einer Spiegelreflexkamera und einer spiegellosen Kamera (Flange Focal length of a SLR–type and a mirrorless–type camera)
Quelle: Wikipedia; Ersteller: Shigeru23; Lizenz: CC BY-SA 3.0

Auflagemaße verschiedener Kamerasysteme
(rot = Bezug zur Dresdner Fotoindustrie)

Kamera-Anschluss
(lens mount)

Anschlussart
(mount type)

Auflagemaß [mm]
(flange focal distance)

Alpa

Bajonett (bayonet)

37,80

Altix V, Altix n/nb

Steckbajonett (breech lock)

42,50

Canon EF und EF-S (EOS)

Bajonett (bayonet)

44,00

Canon EF-M

Bajonett (bayonet)

18,00

Canon FD und FL

Bajonett (bayonet)

42,00

Contax G

Bajonett (bayonet)

29,00

Contax RF

Bajonett (bayonet)

34,85

Contax S/ Pentacon

M42x1-Gewinde (thread)

45,50

Contax/ Yashica

Bajonett (bayonet)

45,50

Exakta (Kine, Varex, RTL)

Bajonett (bayonet)

44,70

Exakta 66
(nicht Ihagee Exakta 6x6!)

Steckbajonett (breech lock) (=Pentacon six)

74,10

Hasselblad 1000 / 1600

Schraubbajonett mit Gewinde (bayonet-thread)

82,10

Hasselblad V / 500 / 2000

Bajonett (bayonet)

74,90

Kiev 60

Steckbajonett (breech lock) (=Pentacon six)

74,10

Kiev 88

Schraubbajonett mit Gewinde (bayonet-thread)

82,10

Kiev 88CM

Steckbajonett (breech lock) (=Pentacon six)

74,10

Fujifilm X

Bajonett (bayonet)

17,70

Konica AR (Konica II)

Bajonett (bayonet)

40,70

Konica F

Bajonett (bayonet)

40,50

Leica (M39 LTM)

M39x0,977(26tpi)-Gewinde (thread)

28,80

Leica M

Bajonett (bayonet)

27,80

Leica R

Bajonett (bayonet)

47,00

Mamiya 645

Bajonett (bayonet)

63,30

Micro Four Thirds (MFT)

Bajonett (bayonet)

19,25

Minolta A (AF)

Bajonett (bayonet) (=Sony Alpha)

44,50

Minolta MD

Bajonett (bayonet)

43,50

Miranda

Bajonett (bayonet)

41,50

Nikon 1, Nikon CX

Bajonett (bayonet)

17,00

Nikon F

Bajonett (bayonet)

46,50

Nikon S

Bajonett (bayonet)

34,85

Olympus Four Thirds

Bajonett (bayonet)

38,67

Olympus OM

Bajonett (bayonet)

46,00

Olympus Pen F

Bajonett (bayonet)

28,95

Pentacon six, Praktisix

Steckbajonett (breech lock)

74,10

Pentaflex 8

Steckbajonett (breech lock) (=Altix)

42,50

Pentax 645

Bajonett (bayonet)

70,87

Pentax K

Bajonett (bayonet)

45,50

Pentax (M42x1) *

M42x1-Gewinde (thread) *

45,50 *

Pentax Q

Bajonett (bayonet)

9,20

Pentina

Steckbajonett (breech lock)

45,50

Praktica B

Bajonett (bayonet)

44,40

Praktica (M42x1) *

M42x1-Gewinde (thread) *

45,50 *

Praktiflex (M40x1)

M40x1-Gewinde (thread)

44,00

Praktina

Steckbajonett (breech lock)

50,00

Sigma SA

Bajonett (bayonet)

44,00

Sony Alpha

Bajonett (bayonet) (=Minolta A)

44,50

Sony E (NEX)

Bajonett (bayonet)

18,00

T2 (M42x0,75) **

M42x0,75-Gewinde (thread) **

55,00

Topcon RE

Bajonett (bayonet) (=Exakta)

44,70


Hinweise:

* M42x1-Gewinde: das Auflagemaß wird im Bereich der Pentax-Literatur mit 45,46 mm angegeben, dort wird angeblich die Filmdicke von dem Abstand zwischen Außenauflage Objektivanschluss und Filmebene abgezogen. In Literatur und Bauzeichnungen zu Dresdner Kameras wird seit der Einführung dieses Anschlusses ein Auflagemaß von 45,50 mm genannt.

** Der T2-Anschluss besitzt ein 42mm-Gewinde mit einer Steigung von 0,75. Das darf nicht mit dem Kameraanschluss M42x1 verwechselt werden. Die Gewinde sind nicht kompatibel!
